Die flotte Kiste und das M.2 NVMe SSD-Problem

al6042 · 24. Dezember 2016

Hallo Jungs,

ich habe heute erfolgreich die Komponenten aus folgendem Post in die flotte Holzkiste verbaut.
Natürlich habe ich vorher außerhalb des Gehäuse die Komponenten erfolgreich geprüft, aber wenn ich per Sierra 10.12.2 USB-Install-Stick boote, komme ich zwar in den OSX Installer, aber die M.2 NVMe SSD wird nicht im Festplattendienstprogramm dargestellt.

Was habe ich bereits gemacht:
- eine DSDT vorbereitet und soweit auch lauffähig gebracht
- einen Kext namens "HackrNVMeFamily-10_12_2" nach folgender Anleitung erstellt Anleitung: Sierra auf NVMe SSD installieren (Clover) mit dem Befehl "./patch_nvme.sh --spoof 10_12_2"
Damit der sich nicht mit dem Original IONVMeFamily.kext beißt, habe ich das Original umbenannt, damit es nicht geladen wird.

Aber ich bekomme die NVMe SSD nicht angezeigt...
Wo ist mein Denkfehler?

Brumbaer · 25. Dezember 2016

Ich verwende NVME. Allerdings mit einem 5960X unter Clover und Sierra.
Da sind nur Patches des Apple NVME Kexts nötig - keine Dsdt oder Acpi Patches.

Ich würde die Änderungen mit einem Hexeditor direkt ausführen und das so gepatchte Kext verwenden. das sollte auch mit OZ funktionieren.
Ob SSDT oder DSDT wg. Oz nötig sind kann ich nicht beurteilen.

Ich bin nicht am Rechner kann die Patches also gerade nicht posten.

griven · 25. Dezember 2016

Die Flotte Kiste ist ein Skylake System wird daher wohl eher nicht mit OZ befeuert sein wenn ich das richtig verstanden habe. Es geht wohl um das Setup hier [Sammelthread] Was habt ihr euch als letztes gekauft? >10€, nur eigene Bilder

al6042 · 25. Dezember 2016

Korrekt...
Pünktlich zum Heiligabend geliefert worden...
Brav zusammen gestöpselt und auch unter Ubuntu ohne weiteres nutzbar.
Hatte es mal schnell drauf geknallt um zu schauen, ob die SSD grundsätzlich tut.
Und das tut sie...

Es hängt an dem bescheuerten Kext.

@Brumbaer
Die ganzen 15 KextsToPatch-Einträge kann ich natürlich auch direkt rein ballern, aber sobald es ein Update gibt, muss ich das wiederholen.

Fredde2209 · 25. Dezember 2016

Hast du schon das script ausprobiert, welches dort in dem Thema verlinkt war? Hier wäre dieser link noch einmal:
https://github.com/RehabMan/patch-nvme

rubenszy · 25. Dezember 2016

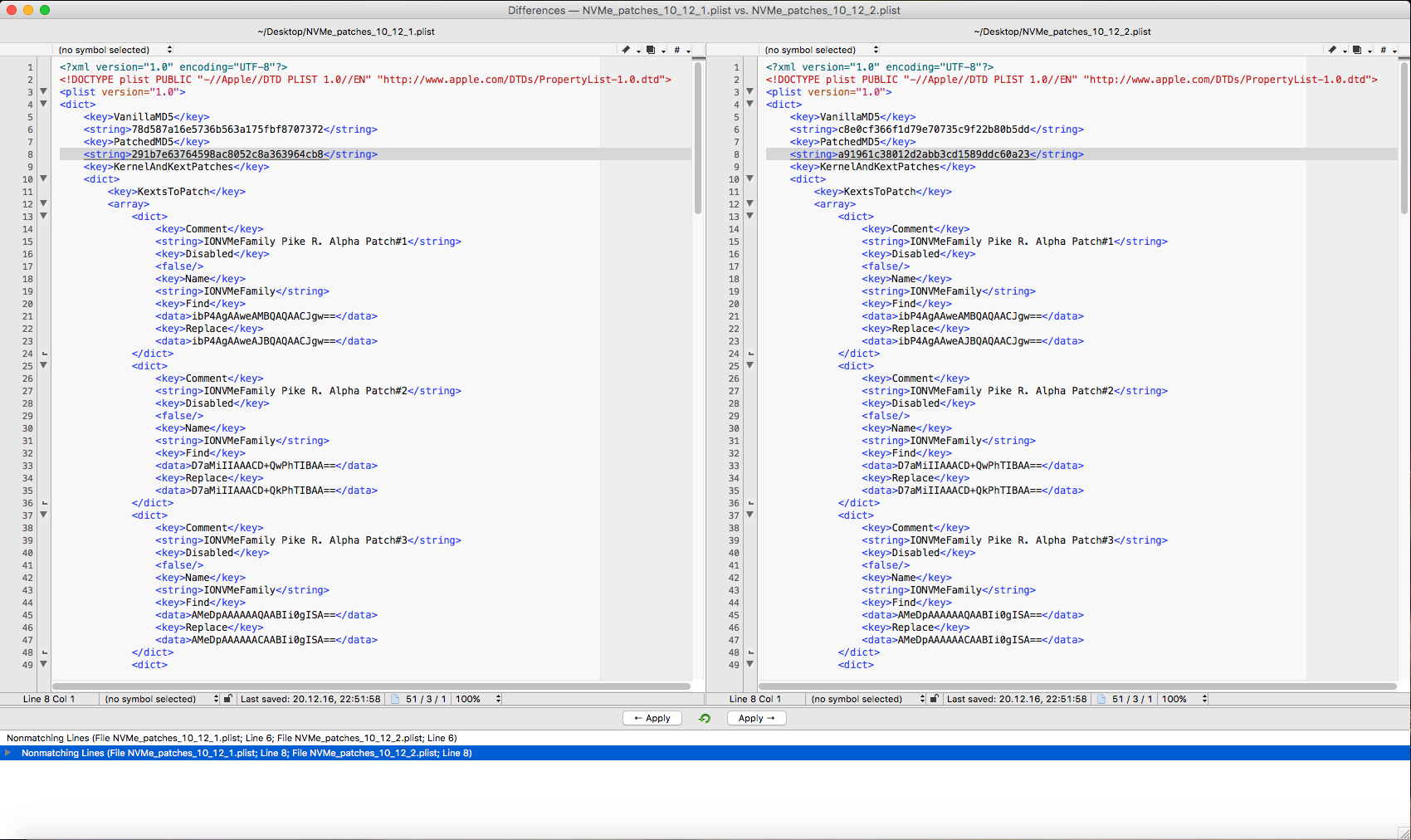

seit wann muss man das wiederholen nach einem Update, der Unterschied zwischen der 10.12.1 und 10.12.2

al6042 · 25. Dezember 2016

Jupp,

da war ich schon.
Dort habe ich die Infos zu dem Befehl "./patch_nvme.sh --spoof 10_12_2" für den Hilfs-Kext "HackrNVMeFamily-10_12_2-spoof" gefunden.
Ich habe den "-Spoof" selbst so an den erstellten Kext angefügt, sonst komme ich durcheinander.

Wenn ich diesen nämlich ohne "--spoof" nutze, also nur den Befehl "./patch_nvme.sh 10_12_2", entsteht daraus der Kext "HackrNVMeFamily-10_12_2", welche mir beim Booten eine KP in Bezug auf IOUSBFamily wirft.

Ich packe mal meinen aktuellen EFI-Ordner des USB-Sticks hier dran.

rubenszy · 25. Dezember 2016

Na dann probier mal die iGPU ist auch aktive dann bringen die HD5XX Patche auch was unter Clover
Ach so du brauchst nicht in der Confik die ALC oder Shiki zu deaktivieren, geht einfacher leertaste im Clovermenüe unter der partition oder besser installstick dann kannst du da einiges auswählen, darunter auch die beiden zu deaktivieren für die folgende Sitzung.

Brumbaer · 25. Dezember 2016

@al6042

Ich ging davon aus du würdest Oz benutzen.

Das sind die Patches, die ich verwende. Das original IONVMeFamily.kext bleibt. Keine DSDT/SSDT order sonstige Patches außer den KextsToPatch.
Wirklich pflegeleicht. Funktioniert seit 10.12.2 Betas - vorher nicht getestet.

Spoiler anzeigen

XML

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<array>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#13</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>4b+AQBUGTYnWugAQAABFMQ==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>4b+AQBUGTYnWugACAABFMQ==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#3</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>AMeDpAAAAAAQAABIi0gISA==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>AMeDpAAAAAACAABIi0gISA==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#11</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>AABJiY4iAQAAugAQAABIKQ==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>AABJiY4iAQAAugACAABIKQ==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily IONameMatch</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>PHN0cmluZz5wY2kxNDRkLGE4MDQ8L3N0cmluZz4=</data>
<key>InfoPlistPatch</key>
<true/>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>PHN0cmluZz5wY2kxNDRkLGE4MDI8L3N0cmluZz4=</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#4</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>SYnGTYX2dGFBwecMSWP/vg==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>SYnGTYX2dGFBwecJSWP/vg==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#14</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>iWTY+EmBxAAQAABJgccA8A==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>iWTY+EmBxAACAABJgccA8A==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#12</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>yAAAAEkp17gAEAAATYskJA==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>yAAAAEkp17gAAgAATYskJA==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#1</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>ibPoAgAAweAMBQAQAACJgw==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>ibPoAgAAweAJBQAQAACJgw==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#9_10</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>BgIAAEyNuAAQAABMiflIgeEA8P//SYmGGgEAAEmJjiIBAABBvAAQAABJKfQ=</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>BgIAAEyNuAACAABMiflIgeEA8P//SYmGGgEAAEmJjiIBAABBvAACAABJKfQ=</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#8</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>SYHF/w8AAEnB7QxJiwQkSA==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>SYHF/w8AAEnB7QlJiwQkSA==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#5</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>hv8PAABIwegMD7cPgeH/Dw==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>hv8PAABIwegJD7cPgeH/Dw==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#17</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>RYTJD5XAD7bAweAMRAnYRA==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>RYTJD5XAD7bAweAJRAnYRA==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#2</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>D7aMiIIAAACD+QwPhTIBAA==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>D7aMiIIAAACD+QkPhTIBAA==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#15</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>Bf8PAABIwegMZvfB/w8PlQ==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>Bf8PAABIwegJZvfB/w8PlQ==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#16</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>weIIQQ+2wcHgDEQJ0EQJwA==</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>weIIQQ+2wcHgCUQJ0EQJwA==</data>
</dict>
<dict>
<key>Comment</key>
<string>IONVMeFamily Pike R. Alpha Patch#6_7</string>
<key>Disabled</key>
<false/>
<key>Find</key>
<data>icGB4f8PAABIAdFIgfn/DwAAdzs=</data>
<key>Name</key>
<string>IONVMeFamily</string>
<key>Replace</key>
<data>icGB4f8BAABIAdFIgfn/AQAAdzs=</data>
</dict>
</array>
</plist>

Alles anzeigen

EDIT by Fredde2209: Eingespoilert

rubenszy · 25. Dezember 2016

kannst du das mal Spoilern das es nicht so ewig lang ist.

al6042 · 25. Dezember 2016

Spoiler ist schon erledigt...

Vielen Dank ihr beiden.
Ich schaue mir das gleich mal an, wobei ich den Weg per KextsToPatch-Einträge bereits getestet hatte, aber vielleicht stimmt da ein einzelner Eintrag nicht...

lupotmac · 25. Dezember 2016

Benutzt Du zur Installation bereits die gepatchte Kext? Dann wird darin der Fehler liegen. Für die Installation vom Bootstick funktioniert aus irgendwelchen Gründen, die ich selbst nicht genau weiß, der gepatchte Kext nicht sondern nur der Originale zusammen mit den Clover Patches... So habe ich es bei mir gemacht und so hat es auch funktioniert. Leider hab ich über die Feiertage meinen Rechner nicht parat, ansonsten werde ich demnächst mal mein System auf 10.12.2 updaten und die Anleitung aktualisieren...

al6042 · 25. Dezember 2016

Danke für die Info...

Der gepatchte Kext wird tatsächlich nicht geladen.
Ich habe jetzt mal @Brumbaers KextsToPatch Einträge genutzt, dabei aber einen wieder deaktiviert, in dem der Wert "pci144d:a804" zu pci144d:a802" in der Info.plist des IONVMeFamily getauscht wird.
Durch meine vorherige Linux-Installation und dem Aufruf von "lspci -nn" habe ich gesehen, dass tatsächlich der "pch144d:a804" im Einsatz ist.
Zusätzlich habe ich @rubenszys FakeSMC im Einsatz...

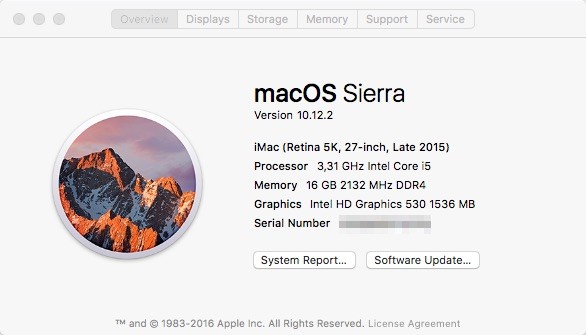

Das Result:

Es kann weiter gehen...

Vielen Dank Jungs...

rubenszy · 25. Dezember 2016

in der config-NVME.plist war alles schon fertig.

Dr.Stein · 25. Dezember 2016

@al6042
Ich bin auf dein neues Setup echt gespannt.

al6042 · 25. Dezember 2016

@rubenszy
Ich war mir deswegen nicht ganz sicher, da bei den 16 IONVMe-Patches gerne mal was schräg laufen kann.

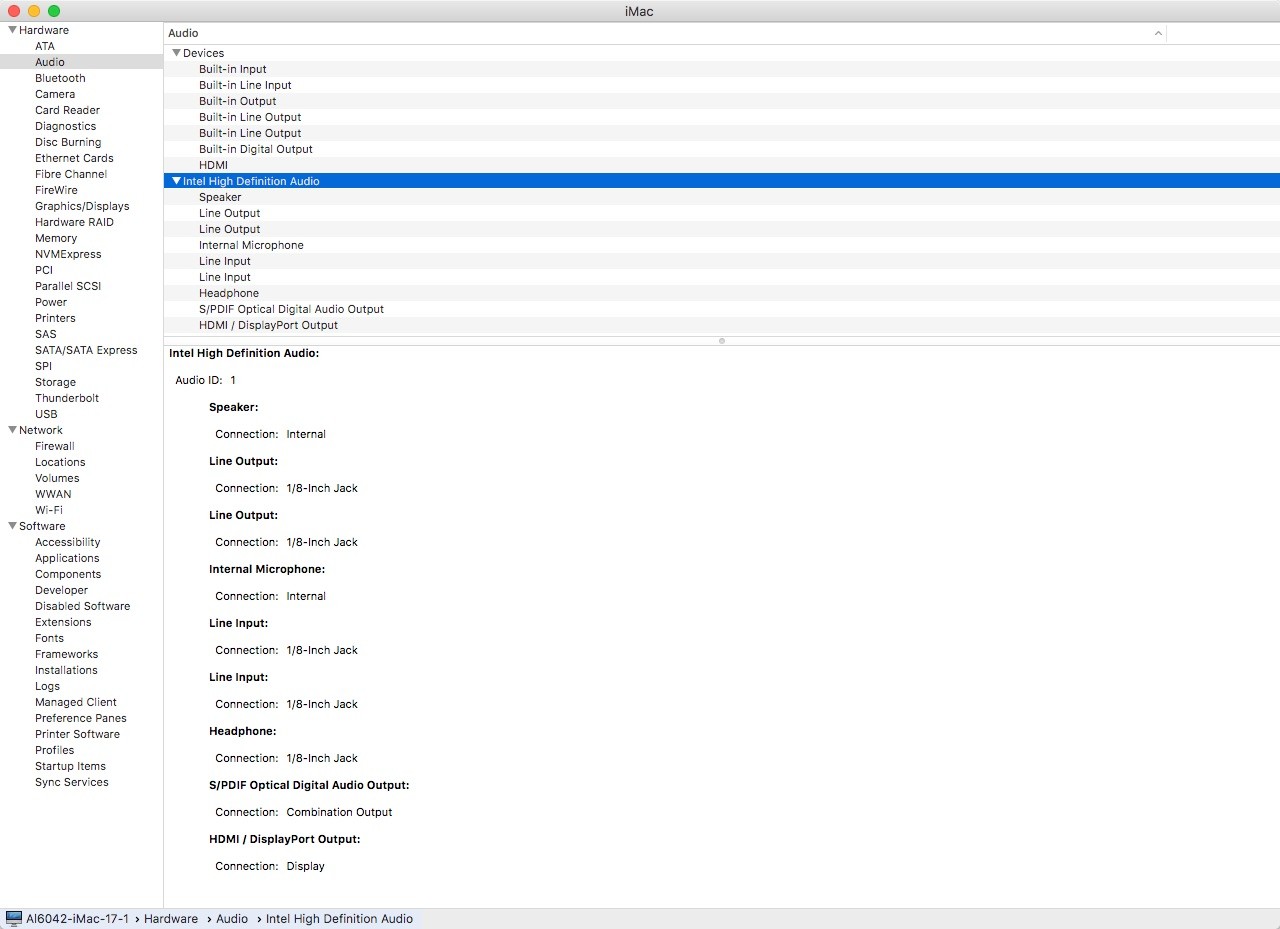

Aber hier mal so ein bißchen zum Einstimmen:

Dr.Stein · 25. Dezember 2016

@al6042
Als nächstes in den Showroom damit

Sieht ja schon mal klasse aus! Und denk an deine Signatur

Fredde2209 · 25. Dezember 2016

Schön schön! Wirst du die Holzkiste noch anmalen?

al6042 · 25. Dezember 2016

Und mich oder die Wohnung dabei vollends versauen?
Ich denke nicht...

@Dr.Stein
Schon geschehen...

griven · 25. Dezember 2016

Die SSD ist schon reichlich schnell oO
