Zitat von atl

Bist du da schon weiter gekommen? Ich habe nur Torx-Schrauben gefunden.

Habe gerade hier gefunden, was ich suche (M3.5 Zylinderkopfschraube). Ggf. ist das ja auch etwas für dich dabei, z.B. hier.

Bin rechtzeitig gekommen))) Vielen Dank für Deine Hilfe, atl! Habe wirklich viel gesucht aber auch nur die Torx gefunden + vergangene Woche habe wenig Zeit gehabt, viel Elektro- und Metall-Aufgaben üben und erledigen müssen, es startet gerade mein Vorbereitungskurs für LAP.

Habe aber gerade noch einen MacPro für €30 gefunden (Ich brauche noch einen MP HDD-Einbaukäfig und die noch Alu-Platten = 2in1) + Du hast gefunden die Schrauben))👍 Danke nochmals für Deine Hilfe, die werden genau passen!

Zitat von atl

Vainakhish, feinste Handwerkskunst!

Allerdings entsprechen die LEDs im Netzteil nicht den Apple-Design-Richtlinien, so wenig wie möglich Funktionsindikatoren nach außen zu projektieren und damit das "Design zu stören".

atl , hast Du absolut recht!💯🎯

Aber lass mich meine Gedanken im Bild vorstellen))), obwohl es Apple-Design nicht entspricht. Ich hab mir gedacht, dass die LEDs sind nicht so hell + ich habe sie bisschen verdunkelt mit dieser Platte und noch kommt dazu das Vordach der Deckplatte, das die LEDs vor den Augen versteckt. Trotzdem hast du recht!

Max , nächstes Mal versuche ich die Arbeitszeit zu notieren, jetzt aber kann ich's wirklich nicht berechnen, da ich die Arbeit immer unterbrechen und was anders erledigen musste. Man braucht hier aber nicht so "viel Zeit", nur Zeit ist leider nie genug. Außerdem bin ih bei Kleinigkeiten sehr wählerisch und kann manche Sachen, die schon fertig waren, mehrmals überarbeiten.

Das NT ist fertig. Und habe schon eine Vorstellung, wie wird das Mainboard befestigt, muss aber erst die M3.5 Senkschrauben mit Innensechskant finden, die aber gar nicht leicht zu finden sind, wie ich sehe. Dann könnte ich überall nur die orig. G5-Stehbolzen verwenden (die hab ich genug gesammelt). Diese Stehbolzen werden an eine Tray-Platte (muss noch fertigen) geklebt, und die Platte an die Gehäusewand geschraubt + Kleber. Und die Stehbolzen, die im G5 schon von Anfang an waren, hab ich auch nicht herausgezogen, die werden nur gekürzt bis 3mm (Plattenstärke) und M3 Innengewinde bekommen - so wird es an die Gehäusewand befestigt.

ozw00d , danke nochmals!

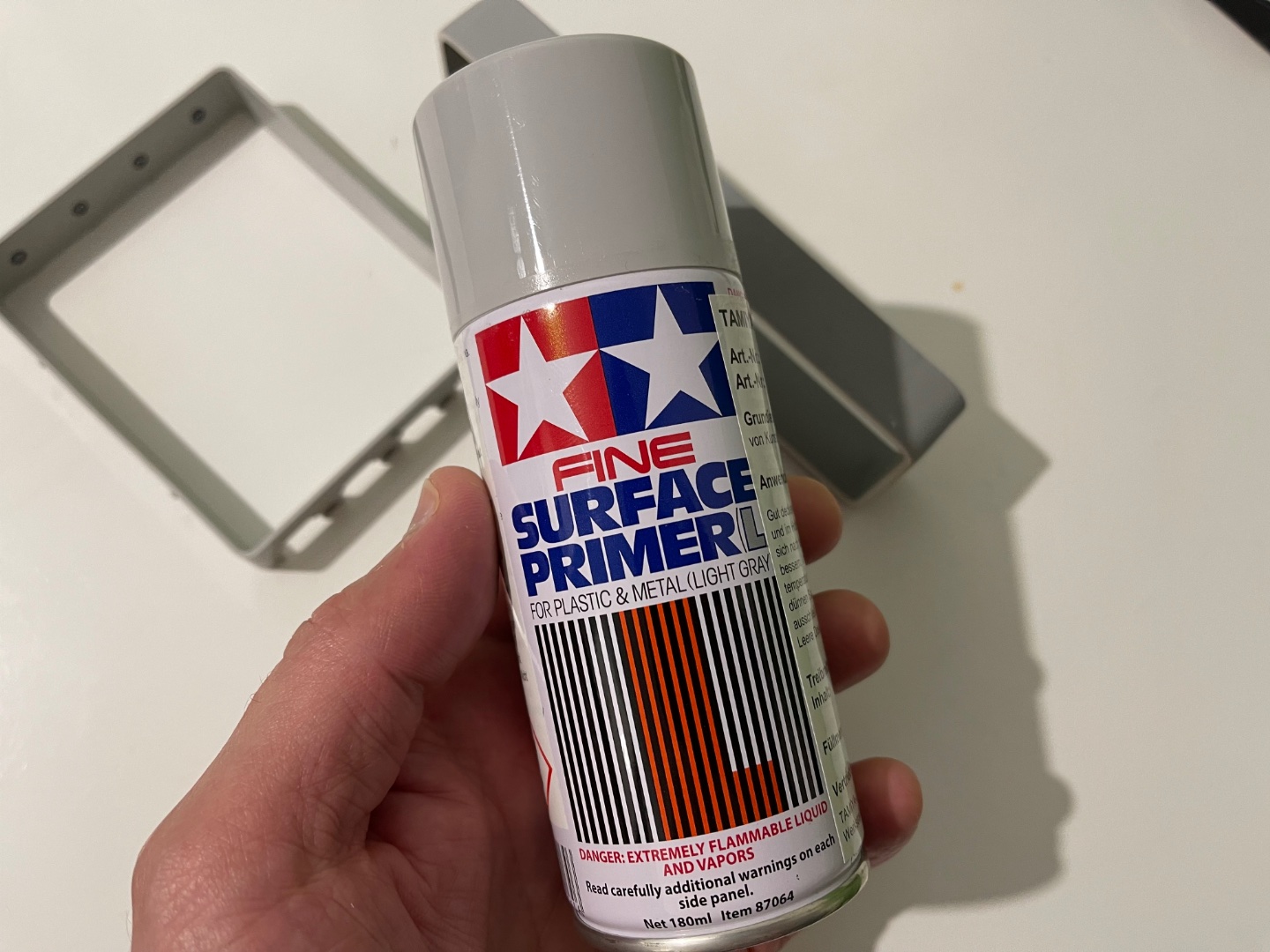

Updatechen: endlich hab ich für die Inlays von PCI-, I/O-Slots ein passende hellgrau Lack gefunden (bei Conrad).

Was ich bis jetzt benutzt habe war deutlich dunkler, ungefähr wie die orig. Farbe der G5-Lüfter. Und die Inlays sind, natürlich, heller. Werde neulackieren.

Zitat von ozw00d

Superschick. Nur die nackten Kabel sind nicht so meins. Gesleeved würde es schicker ausschauen.

ozw00d erstmal Danke fürs Feedback!

Wie auch apfelnico schon erwähnt hat, da wird nix rauskommen, ist nur Innenleben des NTs.

Und außer dem, der Sleeve-Baum ist ein wahnsinniger Staubsammler, den wir in unser NT nicht brauchen.

LG

PS:

Auf den Bildern kannst Du neben diesen NT noch einen sehen, den schon gefertigt ist und steht mit zugemachten "Motorhaube". So soll es im Endeffekt aussehen.

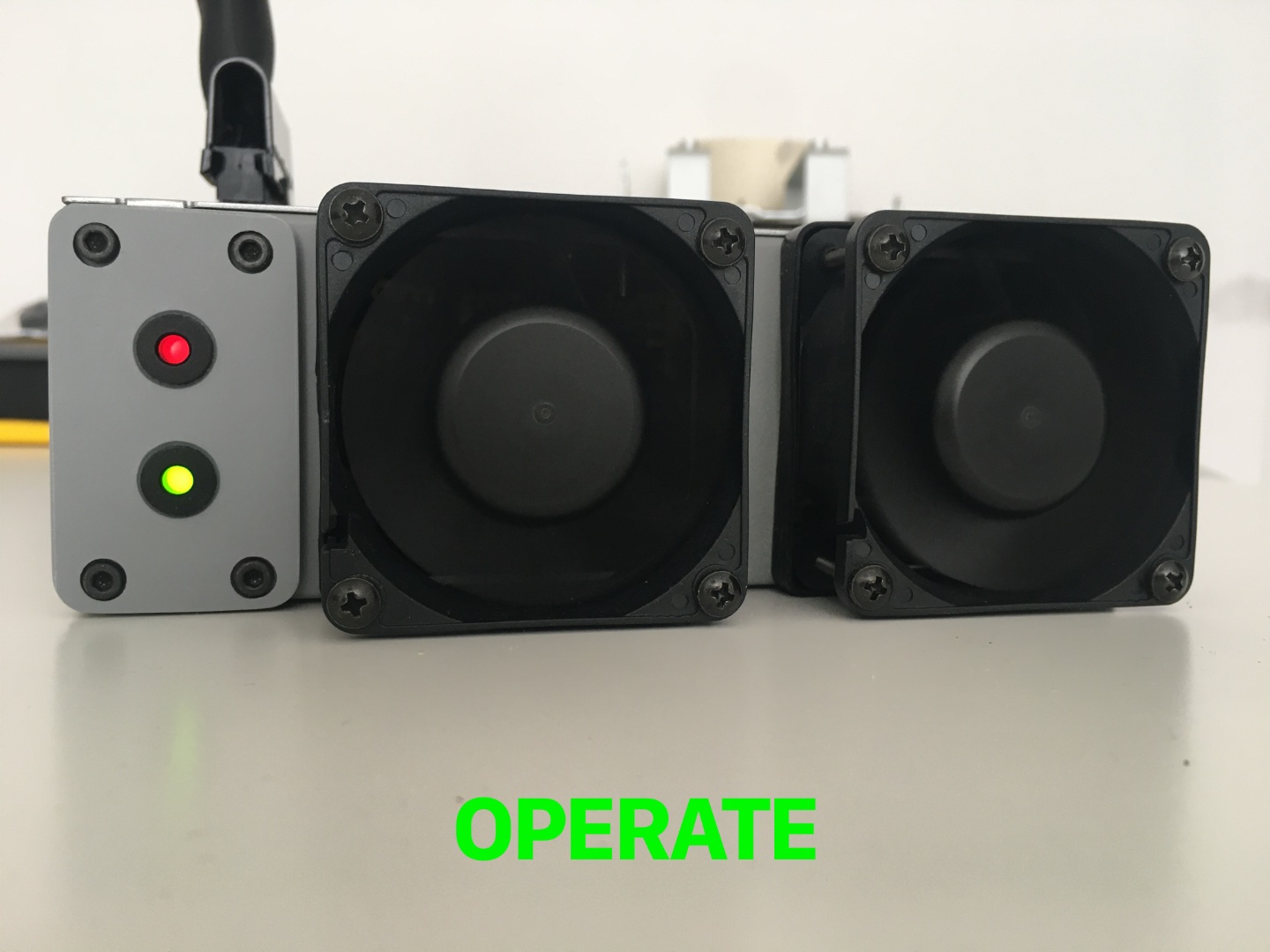

Und so habe ich das NT eingepackt. Fehlt nur noch 1 x Apem 12V LED-Indikator (Grün für "operate"), der soll am Montag kommen.

atl, soweit ich weiß, die Drehzahl wird sowieso per Strom von NT automatisch geregelt, egal ob du 2, 3 oder 4-Pin PWM hast. Die original G5-Lüfter sind "gut" alt und nicht so leise wie NB PR-2, die ich immer für G5-NT kaufe (wenigstens schon 4 Mal). Sicher ist sicher.

Da wollte ich gerade meine Arbeitssymphonie starten, bloß gemerkt, dass ich die LEDs vergessen habe😤

Und das Panel, das ich schon früher für die Lüfter und LEDs gebastelt habe (letztes NT-Mod), hat das NT um verfluchter 6mm verlängert so, dass die Lüfter direkt an die Verbindungsschrauben der Gehäuse anstoßen🤯

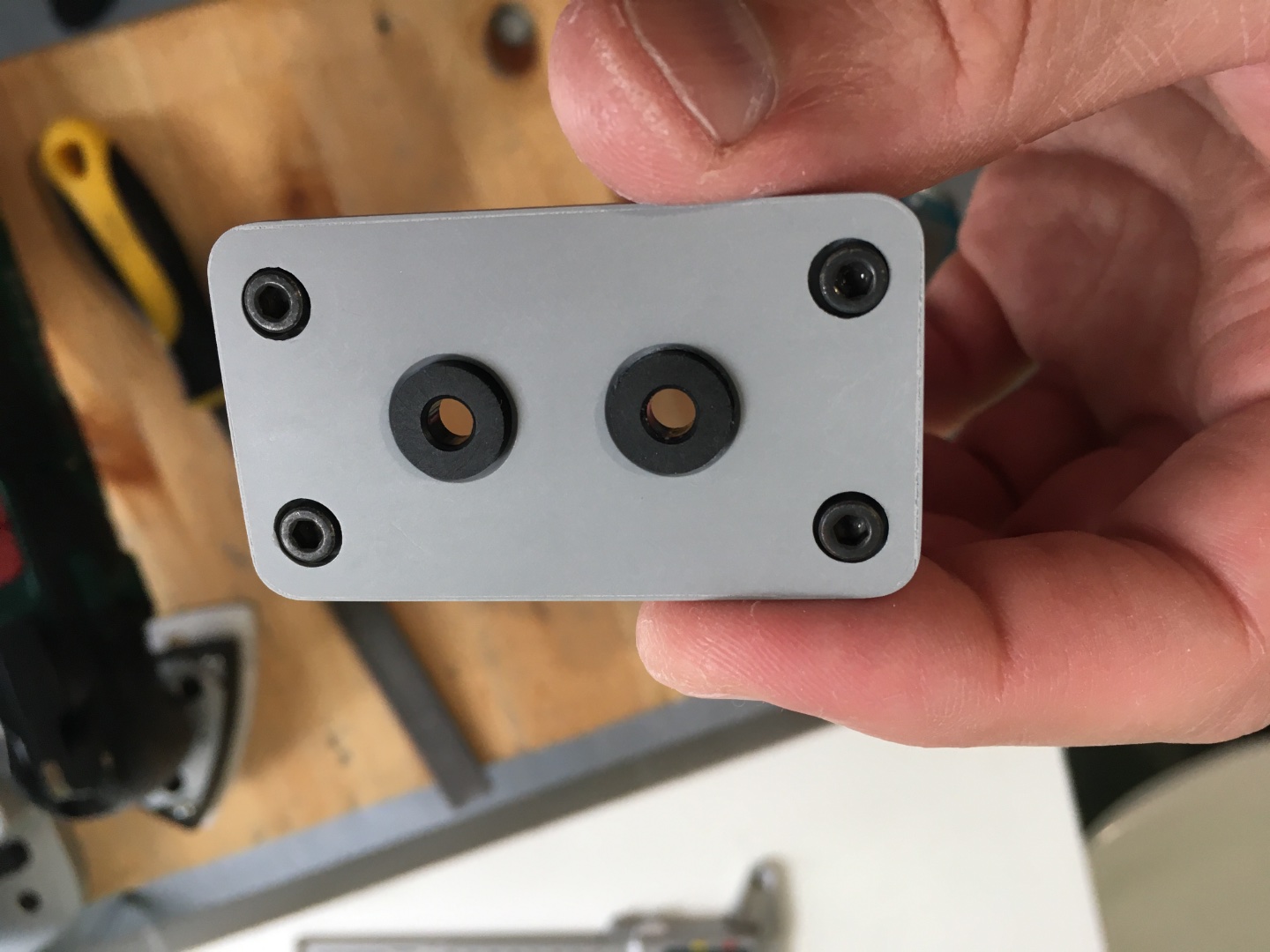

Diesmal hab ich so ein kleines Panelchen gefertigt))

Die Typenschilder wollte ich auch bestellen)))

Massenproduktion?)) Wäre nicht schlecht)) Bei mir, seit dem ich meinen ersten Rechner gemodded habe, jedes Mal läuft es als "letztes Mal")))

Ich denke nicht, dass wir "besser" oder "schlechter" sind als der andere, wir brauchen nur Übung glaube ich.

Habe noch 2x MP3.1 aber die funktionieren noch gut mit Catalina + Patch von @dosdude1, werden von Kindern als Schulrechnern benutzt. Habe noch nie ein MP Mod gemach)) Und obwohl ich 100% G5-Fun bin, würde ich es auch probieren, die 2 haben sicher noch ihre "Endstation")) Wie sagt man in Bayern (glaube ich), schaung mar amoi, na seng ma's scho)) Good Hack mit dem iMac👨🏻‍🏭

PS:

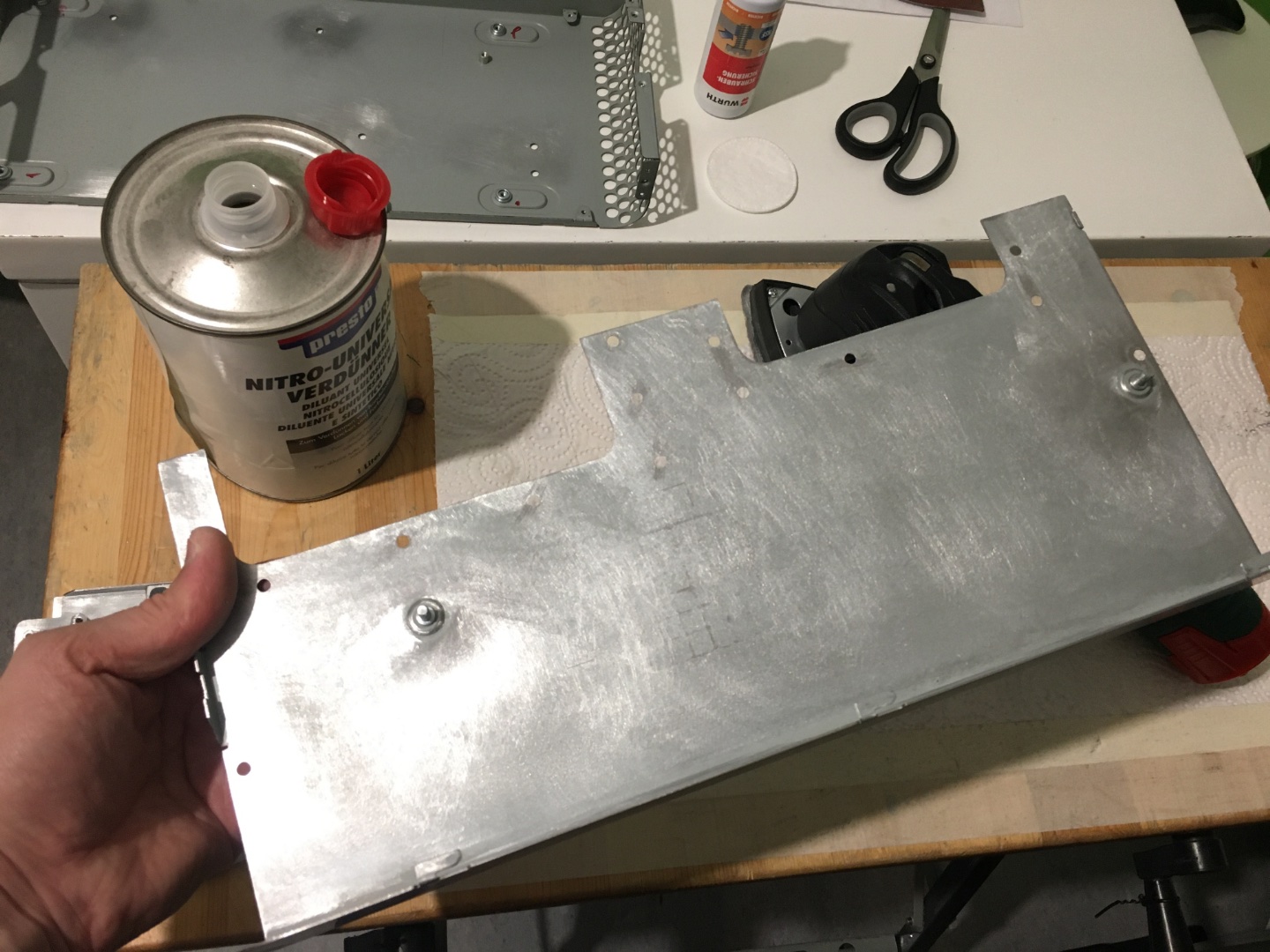

Und noch ein Paar Fotos. Habe heute die Teile der Gehäuse lackiert (Zink-Hell sieht wie Alu aus)

Die Kunststoffteile (Material von orig. G5-Lüfterrahmen) habe ich nur geschliffen, nicht lackiert.

Muss noch fürs NT bei Conrad 2 LED-Signalleuchte kaufen, 1x für Power/Standby (rot) und 1x für "Operate" (grün) und 60mm NB Lüfter kaufen.

Zitat von B4tMaxt

Vainakhish Toll, das du so etwas nicht weg wirfst, manche machen soetwas denke ich. Toll, das du da dran bastelstIch freue mich auch, dass es Leute gibt, die sich dafür interessieren.

Und ich finde es toll, dass es Leute gibt, die sich auch für so was interessieren 🤝

Und das NT ist auch "unterwegs"

2-er G5 wird nachgeholt. Aber diesmal habe ich Nieten anstelle von Schrauben verwendet.

Zitat von EintopfLakai

Wenn ich mir die ganzen Bilder, Mods etc so anschaue :O da bleibt einem echt die Sprache weg.

Wo und Wann kann man solch ein Case kaufen? :X xD

Danke für Dein Feedback!

Nachdem ich fertig bin, stelle ich es in den Marktplatz, aber ich bin mir noch nicht sicher, ob ich es mit oder ohne Mainboard verkaufe.

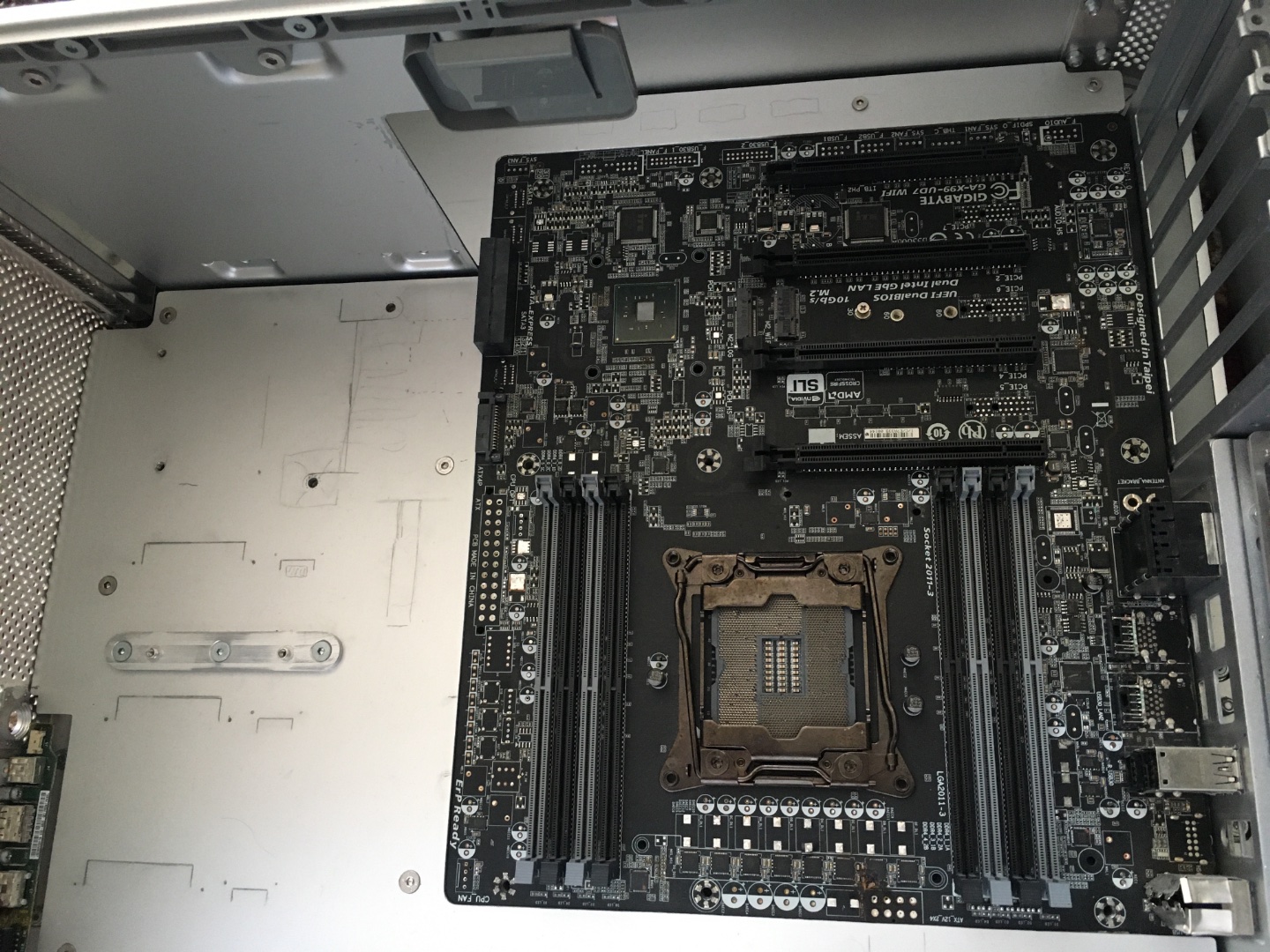

Um alle meine Pläne zu realisieren (Doppelboden mit PCI-Buchsen für Grafikkarte und andere PCI-Adaptern, die ganze Kabelmanagement etc.), brauche ich wenigstens ein Mainboard.

Du kannst auf den Bildern sehen, wie ist es ungefähr geplant. Damit man gut versteht, was ist unter "Doppelboden" gemeint, es geht hier um tiefster Integration des Mainboards so wie Kabelmanagement ohne "Kabel-Nudeln" (alles versteckt sich unter dem Doppelboden) + allgemeine Ästhetik, natürlich.

Damit dieser Mod nicht auf ein bestimmte Modell des Mainboards (IO-Panel) beschränkt wird, wird ein solcher Mechanismus realisiert.

Estas Tonne - Perception [ Live in Zurich ]

Da ich 4x Löcher für PCI-Slots Halterung zu groß gebohrt habe (3 anstatt 2mm), habe ich so einen Ausweg gefunden. Vielleicht wird es nützlich für jemanden.

Ein kleines Update.

Das Unterteil ist fast fertig. Wird nochmals geschliffen und feinlackiert.

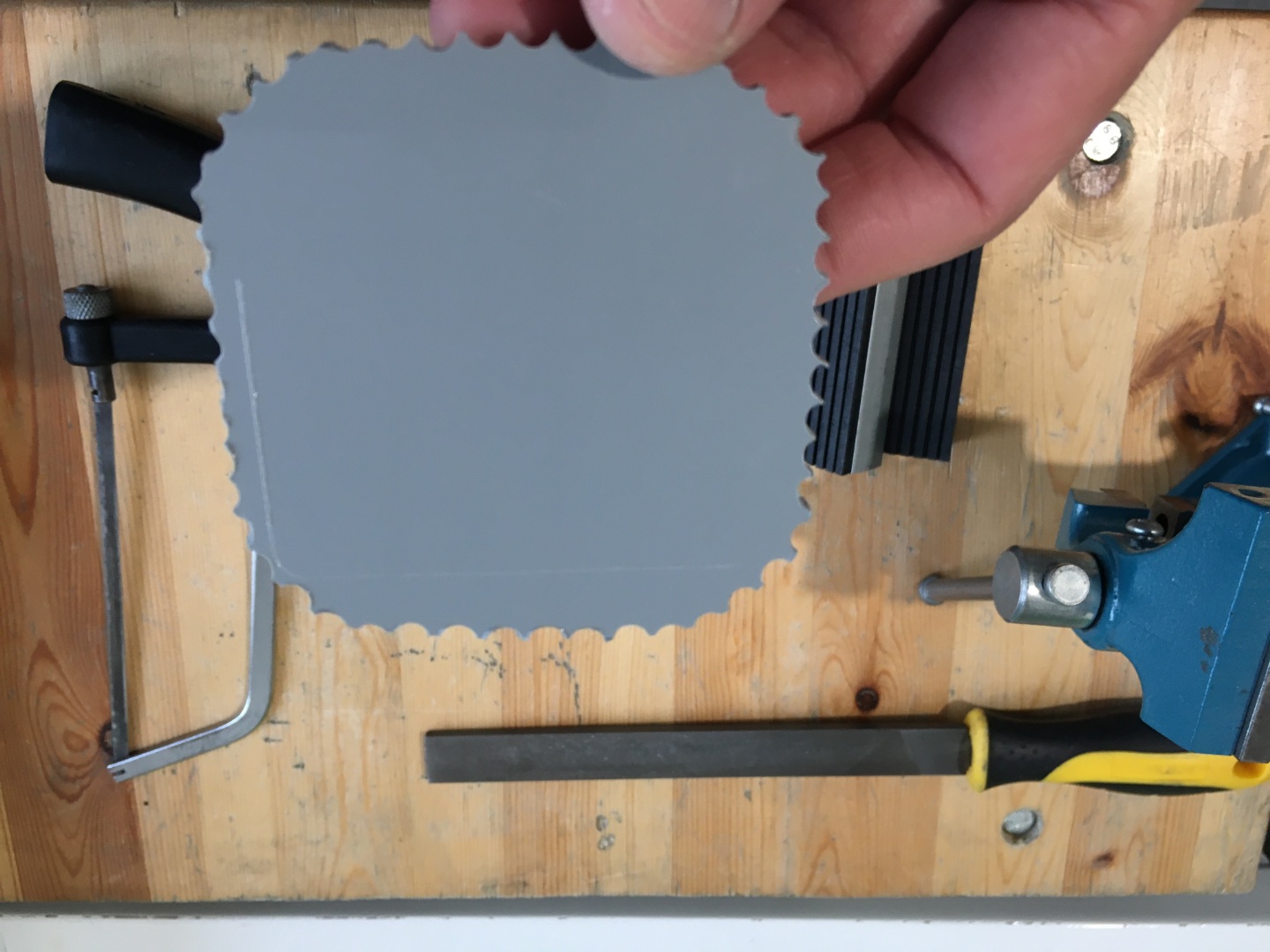

Habe endlich die Blindnieten mit Senkkopf gefunden (die brauche ich, um die PCI-Slotblende mit dem Gehäuse zu verbinden, weil unter die Inlays kann man nicht zugreifen) Das Inlay für I/O-Slot hab ich aus einer Kunststoffflachstange gemacht.

I/O Slot wird aus einem L-Profil (Alu) gemacht. Der Lüfter-Grill ist für 6mm Wandstärke angepasst.

Zitat von atl

Vainakhish, ich bin immer wieder schwer beeindruckt von deinen mechanischen Fähigkeiten!

Danke)) Und ich freue mich, dass wir solche Communities haben, wo man mit einander die Ideen und Erfahrungen teilen kann

Habe selber viel von den anderen gelernt🤝

Heute habe ich nicht viel gemacht, aber anderseits genieße ich es noch länger)))

Gestern hatte ich noch Zeit bisschen zu basteln. Sägen, feilen, schleifen, kleben, schrauben...

Wie ich bei 2 Mod gemacht habe, Alu ist geklebt + mit Schrauben gesichert (ja, vielleicht ist es übertrieben, aber nicht für mich)

Und die M2.5 original Schrauben habe ich mit M2.5 schwarzen ersetzt: ich denke, so sehen die Löcher schöner aus.

M2.5 Schrauben mit 3mm Zylinderköpfe habe ich nicht gefunden aber gekauft M2.5 Senkschrauben (Innensechskant), und die Köpfe geschliffen.

Der Lüfter-Grill wird noch angepasst weil die Stärke ist nicht mehr 1.5mm, sondern 6mm (3mm Unterplatte, die ich vorbereitet habe + 1,5mm Gehäuse + 1,5mm Halterung für IO-Wanne)
